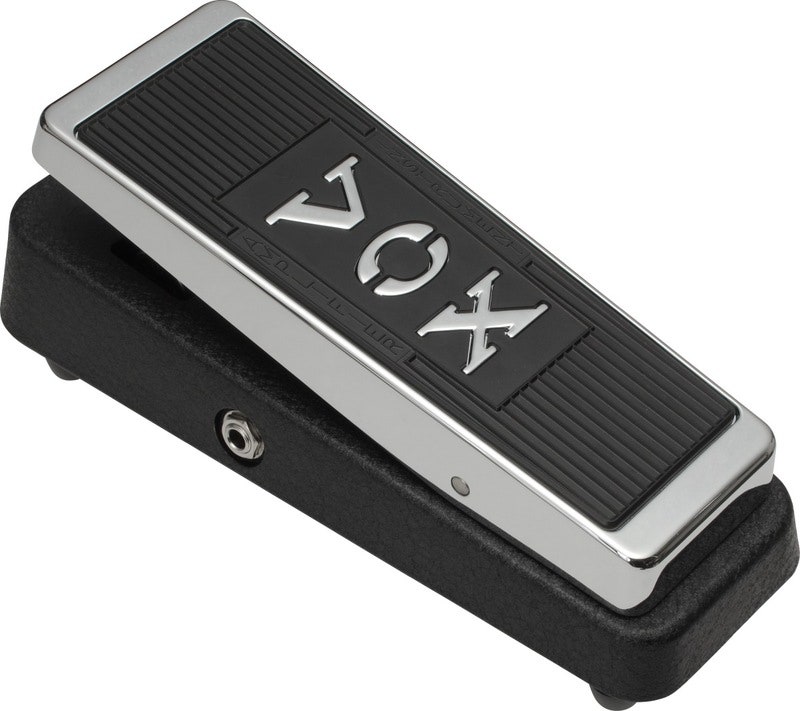

VOX VRM-1 - Real McCoy Wah Pedal

Real McCoy Wah Wah Pedal

Fra de originale skaperne: The Epitome of Wah Pedal Replication
Wah-Wah-pedalen ble introdusert av VOX i 1967, og ble opprinnelig unnfanget for å etterligne Clyde McCoys trompetdempingsteknikk. En utilsiktet, men musikkendrende bruk med elektrisk gitar gjorde imidlertid Wah-pedalen til et viktig verktøy for anerkjente artister som Jimi Hendrix og Eric Clapton, og drev frem skapelsen av nå legendariske forestillinger og komposisjoner. Fra 1960-, 70- og 80-tallet og til i dag har Wah-Wah-pedalen blitt et viktig verktøy for kresne gitarister.
Wah-pedaler fra tidlige dager er nå klassifisert som vintage: ikke bare sjeldne, men også ettertraktede på grunn av deres særegne tone. Høye kostnader og komponentpålitelighet gjør dem imidlertid risikable å bruke på scenen. De kan også være dyre å vedlikeholde på grunn av kostnadene for reservedeler.
Som et resultat har VOX-ingeniører jobbet hardt for å avdekke mysteriene til den originale wah. Etter år med forskning og flere prototyper, er VOX stolte over å tilby en serie med nye Wah-pedaler designet for å omhyggelig gjenskape de nøyaktige tonale egenskapene til de ultimate pedalene knyttet til McCoy Wah og V846.
Det er to nye Wah-pedaler, designet for å imøtekomme ulike musikalske bruksområder: VRM-1 og V846 Vintage, sammen med den overdådige Limited Edition VRM-1 fullstendig innkapslet i krombelegg.

Jakten på den ultimate vintage Wah

Vintage wahs er kjent for sine særegne lydprofiler, med hver enhet som viser unike egenskaper på grunn av den iboende enkelheten til kretsene og den markant individualiserte naturen til komponentene. To wahs som kommer fra samme produksjonslinje og produsert på samme tid kan høres ganske annerledes ut.
Vi startet reisen vår med å anskaffe en vintage Wah fra 1960-tallet, referert til på VOX som "Den hellige gral" - selve symbolet på den ideelle enheten.

Låser opp mysteriet bak den ikoniske frekvenskurven

Da vi hadde vår "hellige gral" wah, utførte vi uttømmende A/B-testing, og sammenlignet systematisk frekvensresponsen med andre mer konvensjonelle vintage-enheter. Denne omfattende utforskningen avdekket alkymien som ligger i vintage-komponenter som til sammen former den unike frekvenskurven som er karakteristisk for den hellige gral-enheten.
La oss fordype oss videre i detaljene ved denne reisen.

Induktorer: Den avgjørende komponenten i Wah-teknologi

"Halo"-induktoren står som det typiske elementet i vintage wah. Ved å omhyggelig analysere induktorkarakteristikkene til vintage-enheter, har vi vellykket replikert Halo-induktoren for å inkorporere den i wah-ene våre.
Subtile modifikasjoner av induktorene til VRM-1 og V846 Vintage har blitt implementert, noe som gir distinkte tonale egenskaper.
VRM-1, kjent for sin ikoniske nasale tone, fremhever mellomtonen, og gir en varm og melodisk kvalitet for uttrykksfulle gitarspill som understreker artikulasjonen til hver tone.
Motsatt presenterer V846 Vintage en mer selvsikker toneprofil, preget av et utvidet sveipeområde og økt vekt på høye frekvenser. Det står som den definitive gjengivelsen av den allment anerkjente wah-wah-effekten.
Som alltid viser vintage wah-wah iboende variasjoner på grunn av toleranser i vintage komponenter. Ved å omhyggelig raffinere kjernematerialet, det sentrale elementet i induktoren, oppnådde vi den ideelle balansen mellom tonekarakteristikker.

Potensiometer: En integrert komponent i Wah Dynamics

Potensiometeret, en variabel motstand, er det dreieelementet som driver wah-sveipet. Da potensiometeret fra vintage-enheten ble kopiert, ble det gjort grundige justeringer for å sikre en nesten identisk kurve. VRM-1 og V846 Vintage-modellene bruker distinkte motstandsverdier og kurver.
Transistor: Presisjon i komponenttilpasning
Ved å bruke den passende transistoren, spesielt BC108-modellen med identisk nummerering og utseende som sin vintage motstykke, leverte presis komponenttilpasning. Denne konfigurasjonen krever nøye montering på grunn av samspillet med bunnplaten, en integrert komponent av transistorens terminaler. Til tross for tilgjengeligheten av lignende transistorer, krevde toneavviket som ble observert sammenlignet med 60-tallskomponenter en tilpasset krets for tonejustering. Selv om tilleggskomponenter som ikke finnes i den originale enheten har blitt introdusert, gjenfanger våre nye Vox wah-pedaler autentisk essensen av en svunnen tid.

Resistor: Navigere i utviklingen av motstandselementer

I gitarforsterkere var "karbonkompositt"-motstander en gang høyt ansett. På slutten av 60-tallet ble imidlertid "karbonfilm"-motstander, som er kostnadseffektive og konsistente i kvalitet, standard. VOX Wah, introdusert i 1968, tok også i bruk karbonfilmmotstander. Imidlertid, i de nye VOX wah-pedalene, brukes større 1/2W karbonfilmmotstander for å trofast gjenskape de vintage Wah-tonale egenskapene. Ved å gå bort fra brikkemotstander og 1/4W motstander kan vi levere en enda mer autentisk lyd.

Kondensatorpåvirkning på tone

I en Wah-krets kan 0,01uF kondensatorer påvirke tonekvaliteten. Vintage wahs brukte kondensatorer med unike former som ikke egner seg for moderne produksjon, og derfor har metalliserte polyesterkondensatorer blitt brukt. Kondensatoren med den mest dyptgripende tonale resonansen ble omhyggelig valgt etter å ha analysert mange forskjellige alternativer.

Huset: Innflytelsesrike faktorer i Wah-effektpedalkonstruksjon

Utformingen av etuiet spiller en sentral rolle i Wah-effektpedalen, og påvirker både vinkelen foten griper inn i og pedalens bevegelsesområde.
Å oppnå uttrykksfull kontroll over Wah krever subtil fotmanipulasjon av pedalen. Følgelig, selv med utskifting av alle elektroniske komponenter fra Vintage, fremkaller endringer i kabinettdesignet en merkbar "forskjell" i pedalfølelse. For å løse dette ble det laget en ny form ved å demontere vintage-enheten og gjennomføre en 3D-skanning av både den lille bokstaven og pedalen. Å sikre at pedalen beveger seg i samme vinkel som vintage-motstykket, i forbindelse med potensiometeret, muliggjør trofast gjengivelse av vintage-wah.
Wah, som er en høyimpedanskrets med et strømforbruk på mindre enn 1mA, er spesielt utsatt for miljøpåvirkning sammenlignet med andre effektpedaler, og derfor brukes aluminium. Under prototyping ble det imidlertid oppdaget en liten avrulling i høyfrekvensområdet på grunn av avvik i materialsammensetningen sammenlignet med vintage-pedalene, og derfor ble det gjort endringer i jordingen for å dempe dempningen av høyfrekvente komponenter generert av jacken. Tilsetningen av en skive isolerte effektivt den jordede delen av huset og jacken.
Bunnplaten, ikke bare huset, har betydning blant noen vintage-entusiaster, som hevder at materialet på bunnplaten påvirker lyden av Wah. Dermed nødvendiggjorde replikering av vintage-lyden reprodusering av de tonale egenskapene knyttet til bunnplaten. Å behandle en jernplate, kjent for å indusere betydelige tonale endringer, fullfører drivet for total autentisitet.

Trådmaterialer: Tonale påvirkninger i høyimpedanskretser

I likhet med hvordan en gitarkabel påvirker tonen, er valget av trådmateriale i en høyimpedanskrets som wah konsekvent. Tynnere ledning produserer generelt en smalere lyd med begrenset toneområde, mens tykkere ledning har en tendens til å generere et bredere spekter som strekker seg til høyere frekvenser. Trådledning, typisk brukt for slike kretser, viser disse tendensene basert på trådtykkelse og trådantall. Trådmaterialene som vanligvis brukes, som AWG24 med 11 kjerner og en trådstørrelse på 0,16 mm, og AWG26 med 7 kjerner og en trådstørrelse på 0,16 mm, er utvidet i de nye VOX Wah-pedalene til AWG24 med 7 kjerner og en trådstørrelse på 0,2 mm. Ved å bruke tykkere ledninger mens vi beholdt 7-trådsflettingen, klarte vi å finne en perfekt balanse mellom å holde tonen lys, men ikke til det punktet å bli overveldende.

VRM-1 og V846 Vintage står som kulminasjonen av lidenskapen til VOX-ingeniørene for å bringe tilbake den autentiske vintage VOX wah-lyden for dagens gitarist.

Spesifikasjoner:

• Tilkoblinger: INPUT-kontakt (mono jack-kontakt), OUTPUT-kontakt (mono jack-kontakt)
• Strømforsyning: 9V tørrcellebatterier (6LF22/6LR61) (selges separat)
• Batterilevetid: ca. 100 timer eller mer (med alkaliske batterier)
• Strømforbruk: 540µA (9V DC)
• Mål (B x D x H): 102 x 252 x 80 mm
• Vekt: 1300 g (ekskl. batterier)
• Tilbehør: Bæreveske, bruksanvisning
